Cuando explicamos qué es realmente un sistema BESS hablamos de los cuatro subsistemas básicos —celdas, BMS, PCS y EMS— como los pilares conceptuales del activo. Esa introducción funciona para entender el principio. Pero cuando se entra en territorio utility-scale —proyectos por encima de 10 MWh, conectados a la red de transporte, con horizonte operativo de 15-20 años y obligaciones técnicas sometidas al cumplimiento de Red Eléctrica— ese nivel de detalle deja de ser suficiente.
La realidad es que un BESS utility-scale moderno no es “una batería gigante”: es un ecosistema de componentes que tienen que dialogar entre sí, cumplir códigos de red cada vez más exigentes y demostrar comportamiento seguro durante toda la vida útil. Cada subsistema tiene su propia normativa, su propio criterio de selección y su propio impacto en la TIR del proyecto.
En este artículo desgranamos los componentes críticos uno a uno, con el nivel de detalle que necesita un promotor, un director técnico o un equipo de due diligence para tomar decisiones informadas: qué hay dentro del contenedor, cómo se conecta a la red, qué exige la regulación europea y española en 2026, y por dónde se diferencia un proveedor Tier-1 de uno que no lo es.
La pirámide del almacenamiento: celda, módulo, rack y contenedor
Como vimos al repasar la anatomía del BESS, la energía química reside en las celdas. Pero la forma en que esas celdas se agrupan determina la fiabilidad, la modularidad, el coste de O&M y la capacidad de escalado del proyecto. La jerarquía típica de un BESS utility-scale tiene cuatro niveles, y entender bien cada uno cambia las preguntas que hay que hacerle al proveedor:
- Celda: el bloque elemental. En un BESS Tier-1 típico, hablamos hoy de celdas LFP prismáticas de 280 Ah o 314 Ah. Cada celda funciona en torno a 3,2 V nominales y tiene su propia ficha de comportamiento térmico, ciclos y degradación.
- Módulo: entre 12 y 52 celdas conectadas en serie, integradas con sensores de temperatura y voltaje y un slave del BMS. El módulo es la unidad mínima reemplazable: si una celda falla, no se cambia la celda, se cambia el módulo completo. Por eso el design for serviceability del módulo es un criterio clave en la due diligence técnica.
- Rack: entre 8 y 12 módulos apilados verticalmente, junto con el master del BMS, los disyuntores DC y la conexión al PCS. La tensión de rack en sistemas modernos está entre 1.000 V y 1.500 V DC. Trabajar en 1.500 V reduce las pérdidas óhmicas y permite menos cableado.

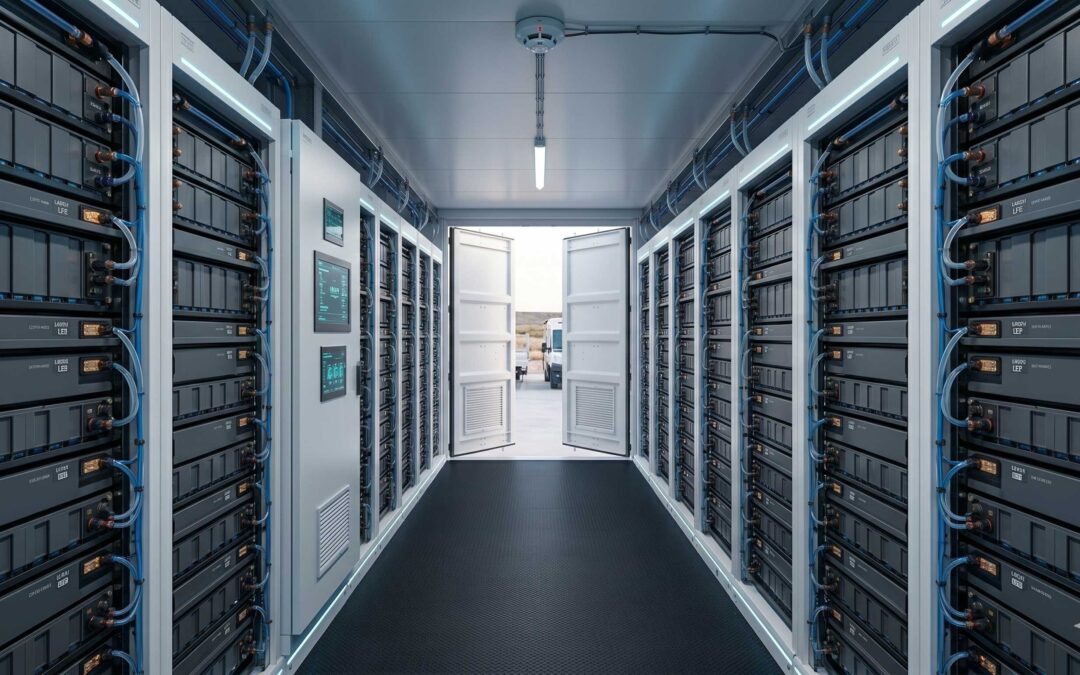

- Contenedor (o enclosure): agrupa varios racks dentro de una envolvente normalizada (típicamente 20 pies, con capacidades de 3-5 MWh por contenedor en los productos Tier-1 de 2026). Es el límite físico del subsistema y la unidad sobre la que se aplican los ensayos de seguridad. Un proyecto utility-scale típico de 100 MWh se construye agregando entre 20 y 30 contenedores.
La consecuencia práctica de esta jerarquía es que el dimensionamiento de un BESS no es lineal: para llegar a un objetivo de potencia y capacidad concretos hay que combinar bien la elección de celda (Ah por celda), la configuración de módulo, el voltaje de rack y la densidad por contenedor. Un mismo proyecto de 50 MW / 200 MWh puede ejecutarse con configuraciones muy distintas, y el coste de O&M acumulado a 15 años puede variar significativamente.
PCS: el corazón eléctrico que habla con la red
El Power Conversion System es el inversor bidireccional que convierte la corriente continua de las baterías en corriente alterna inyectable a la red, y al revés. En un BESS utility-scale es la pieza que define la potencia nominal del proyecto y, cada vez más, también la pieza sobre la que se concentra la presión regulatoria.
Grid following vs grid forming: el cambio de paradigma 2026
Históricamente, todos los inversores de fotovoltaica y de almacenamiento conectados a red han sido grid following: se sincronizan a la tensión y la frecuencia que ya están en la red, y siguen lo que les dicta el sistema. Funcionan perfectamente mientras la red mantenga sus parámetros, pero no aportan estabilidad por sí mismos.
Los inversores grid forming hacen lo contrario: crean la referencia de tensión y frecuencia. Pueden mantener la tensión estable aunque la frecuencia o la fase de la red se desplacen, entregar corriente reactiva de forma casi instantánea y permanecer sincronizados sin necesidad de una referencia externa. En la práctica, son la única tecnología capaz de operar en redes con muy alta penetración renovable sin colapsar.
El detonante regulatorio ya está sobre la mesa. ENTSO-E publicó en noviembre de 2025 el Phase II Technical Report sobre requisitos grid forming, y la nueva versión del Network Code on Requirements for Generators (NC RfG 2.0) introduce obligaciones vinculantes de capacidad grid forming para todo nuevo proyecto de almacenamiento o renovable por encima de 1 MW. Las especificaciones técnicas son exigentes: tiempo de respuesta inferior a 10 milisegundos en la respuesta de corriente y ratio de amortiguamiento mínimo del 5 % frente a oscilaciones de potencia.
En España, Red Eléctrica ha convocado un grupo de trabajo con fabricantes para integrar requisitos grid forming en el régimen de Máquinas de Potencia Electrónica. Para cualquier proyecto BESS que vaya a Ready to Build en 2026 y siguientes, la elección de un PCS con capacidad grid forming nativa ya no es una mejora opcional: es una decisión de futuro que marca la diferencia entre un activo competitivo y uno que va a llegar tarde a la siguiente actualización de código de red.
EMS y SCADA: dos cerebros, dos misiones
Una de las confusiones más frecuentes en pliegos técnicos y propuestas comerciales es tratar EMS y SCADA como sinónimos. No lo son, y mezclarlos genera proyectos mal dimensionados.
- El EMS (Energy Management System) es la capa estratégica. Decide qué hacer: cuándo cargar, cuándo descargar, en qué mercado ofertar, cómo combinar arbitraje en el pool con servicios de ajuste. Funciona en ventanas temporales de minutos a horas y necesita conectarse al precio del mercado, a las previsiones de generación renovable propia (en hibridados) y al posicionamiento del activo en cada producto regulatorio.
- El SCADA (Supervisory Control and Data Acquisition) es la capa operativa de control y monitorización en tiempo real. Decide cómo ejecutarlo: traduce la orden del EMS al lenguaje del PCS y del BMS, supervisa que los setpoints se cumplan, recoge alarmas de los miles de sensores del sistema y se comunica con el operador del sistema (Red Eléctrica) cuando éste manda una consigna de servicio de ajuste. Trabaja en milisegundos.
Dicho de otra forma: el EMS responde a la pregunta “¿qué es lo más rentable que puedo hacer con mi BESS en la próxima hora?”. El SCADA responde a “¿está el sistema haciendo exactamente lo que se le ha pedido en este milisegundo?”. Ambos son imprescindibles. Y los dos requieren integración con los protocolos de telecomunicación obligatorios para comunicación con el Centro de Control de Generación de REE.
Sistemas auxiliares: la refrigeración y la seguridad activa que nadie ve (pero que deciden la garantía)
Los componentes auxiliares no aparecen en los renders comerciales del proyecto, pero condicionan dos cosas que sí aparecen en el contrato: la garantía de capacidad de la celda y el seguro del activo.
Refrigeración: por qué utility-scale es liquid cooling, casi sin excepción
Las celdas LFP modernas son sensibles a la temperatura. Una operación a más de 35 °C de forma sostenida acelera la degradación, reduce los ciclos garantizados y, en el peor caso, puede activar el thermal runaway. La gestión térmica deja de ser un detalle para convertirse en un determinante de la TIR del proyecto.
Hay tres familias tecnológicas: refrigeración por aire forzado, refrigeración líquida (con un fluido dieléctrico circulando por placas en contacto con los módulos) y, en proyectos de I+D, immersion cooling. En utility-scale por encima de los 10 MWh, la refrigeración líquida es ya la opción por defecto. Los datos lo respaldan: los sistemas líquidos mantienen una diferencia de temperatura de ≤ 3 °C entre celdas (frente a los puntos calientes habituales del aire), elevan el round-trip efficiency hasta ~90,3 % a 0,5C y pueden extender la vida útil de la celda hasta un 33 % respecto a la media de la industria. El mercado mundial de liquid cooling para BESS estacionario crece de los 4.000 millones de dólares en 2024 a una previsión por encima de 24.000 millones en 2033, lo que da idea del consenso de la industria.
Para un BESS Tier-1 LFP con celdas de 280 Ah o 314 Ah, exigir liquid cooling no es una opción premium: es la condición mínima para que la garantía de degradación que el fabricante firma sobre el papel se cumpla en operación real.
Seguridad activa: NFPA 855 edición 2026 y UL 9540A Edition 6
Aunque la química LFP es notablemente más segura que la NMC, ningún BESS utility-scale moderno se entrega sin un sistema de seguridad activa multicapa. La referencia técnica internacional, también de aplicación en el benchmark de proyectos europeos, es la NFPA 855 en su edición 2026, recientemente publicada con varios cambios significativos:
- Hazard Mitigation Analysis (HMA) obligatorio para la mayoría de las instalaciones BESS, demostrando documentalmente que el fallo de una celda no puede desencadenar un evento en cascada.
- Large-Scale Fire Test (LSFT) como nuevo requisito recogido en el Anexo G.11. El ensayo verifica que la combustión completa de un contenedor no provoca thermal runaway en los contenedores adyacentes a la distancia de separación recomendada por el fabricante.
- UL 9540A Edition 6 como referencia consensuada para los ensayos a nivel de instalación, ahora con escenarios post-deflagración y mayor exigencia sobre la efectividad de los sistemas de supresión.
- Distancia mínima de 3 pies (~0,9 m) entre racks o grupos de baterías y entre racks y paredes para sistemas Li-ion superiores a 50 kWh por grupo. Esa distancia puede reducirse si los ensayos LSFT/UL 9540A demuestran ausencia de propagación.
Sobre esa base normativa, un BESS bien diseñado integra: detección de gases (especialmente hidrógeno y CO) antes de que cualquier llama sea visible, detección térmica multinivel (a nivel de celda, módulo, rack y contenedor), supresión activa con agentes limpios o agua nebulizada, ventilación forzada con compuertas pirotécnicas y aislamiento eléctrico automático del subsistema afectado.
Integración con red: subestación, protecciones y Operating Procedures de REE
Cuando ya tenemos el almacenamiento físico, el PCS, el EMS-SCADA y los sistemas auxiliares, falta el último componente: la frontera con la red. Es la parte que un promotor sin experiencia eléctrica suele subestimar y donde, sin embargo, se concentran riesgos importantes de calendario y CAPEX.
Los elementos críticos de esta capa son:
- Transformador elevador desde la baja tensión del PCS (típicamente 690-800 V AC) hasta la tensión del nudo de evacuación (20, 30, 66, 132 o 220 kV según el caso).
- Subestación de evacuación: propia del proyecto en el caso standalone, compartida con la planta solar o eólica en el caso hibridado, como vimos al analizar las dos tipologías de proyecto BESS.
- Protecciones eléctricas: relés diferenciales, protección de tensión y frecuencia, protección contra anti-islanding, esquemas de teleprotección con Red Eléctrica.
- Equipos de medida y telecontrol homologados por REE, con la conectividad necesaria para integrarse en el Centro de Control de Generación.
Toda esta capa tiene que demostrar cumplimiento con los Procedimientos de Operación del sistema eléctrico español, principalmente:
- O. 9 e intercambios de información con el operador del sistema, incluida la fase de puesta en servicio.
- O. 9.2: comunicación entre el centro de control del activo y REE.
- O. 12.2: instalaciones conectadas a la red de transporte. Define los requisitos técnicos de comportamiento.
- O. 12.3: requisitos de respuesta frente a huecos de tensión (fault ride-through). Originalmente desarrollado para eólica, su lógica se aplica también al cumplimiento exigido a un BESS conectado a transporte.
La verificación de cumplimiento de estos Procedimientos de Operación es lo que se conoce como el proceso de commissioning regulatorio: pruebas de respuesta inercial, pruebas de hueco de tensión, pruebas de comunicación con el centro de control y validación final por parte del operador del sistema. Sin ese sello, el activo no factura. Por eso un BESS bien ejecutado no se mide solo por sus megavatios y megavatios-hora: se mide por la velocidad y la limpieza con la que supera el commissioning.
En Battman Storage, integramos estos seis bloques —celdas, BMS, PCS, EMS-SCADA, auxiliares y conexión a red— como un único sistema, con Gotion aportando celdas LFP Tier-1, BMS y racks ya validados en proyectos utility-scale, y Elecnor ejecutando obra civil, instalación eléctrica, subestación y commissioning. Cuando un cliente nos contrata un BESS llave en mano, lo que entrega no es “una batería”: es un activo capaz de cumplir desde el día uno con todas las capas técnicas y regulatorias que hemos descrito en este artículo.
Preguntas frecuentes sobre los componentes de un BESS utility-scale
¿La capacidad grid forming será obligatoria en España?
La obligación viene del NC RfG 2.0 europeo, que exigirá grid forming a los nuevos proyectos de almacenamiento y renovables superiores a 1 MW. España adoptará los plazos exactos a través de Red Eléctrica y la CNMC, pero la dirección está marcada: cualquier BESS planificado a partir de 2026 debería incorporar PCS con capacidad grid forming para no quedar desactualizado.
¿Por qué se prefiere refrigeración líquida en utility-scale si es más cara que el aire?
Porque el sobrecoste inicial se recupera en operación. La refrigeración líquida mantiene una diferencia de temperatura de ≤ 3 °C entre celdas, eleva el round-trip efficiency hasta ~90,3 % y puede extender la vida útil de la celda hasta un 33 %. Para un activo con horizonte de 15-20 años, esos diferenciales se traducen en más MWh aprovechables y en una garantía de degradación más fácil de cumplir.
¿Qué diferencia hay entre EMS y SCADA en términos de proveedor?
Es habitual que el EMS lo aporte un proveedor especializado en optimización de mercado (que puede ser distinto del fabricante de la batería) y que el SCADA lo suministre el integrador del BESS junto con el PCS y el BMS. Lo importante es definir claramente las interfaces y las responsabilidades de ambos en el contrato EPC, porque cualquier hueco entre los dos genera ineficiencia operativa.
¿Qué exige la NFPA 855 edición 2026 que no exigía la edición anterior?
Los cambios principales son la obligatoriedad del Hazard Mitigation Analysis (HMA) para la mayoría de las instalaciones, la incorporación del Large-Scale Fire Test (LSFT) en el Anexo G.11 para verificar no propagación entre contenedores y la actualización a UL 9540A Edition 6 con escenarios post-deflagración. Todo ello eleva el listón documental y de ensayos respecto al estado anterior.
¿Battman Storage gestiona también el commissioning regulatorio frente a REE?
Sí. La fase de commissioning frente a Red Eléctrica forma parte del alcance llave en mano que ofrecemos junto con Elecnor: pruebas de respuesta inercial, pruebas de hueco de tensión P.O. 12.3, validación de comunicaciones con el Centro de Control y entrega del activo en estado de explotación comercial. Es el cierre técnico que convierte la inversión en CAPEX en un activo que ya factura.
